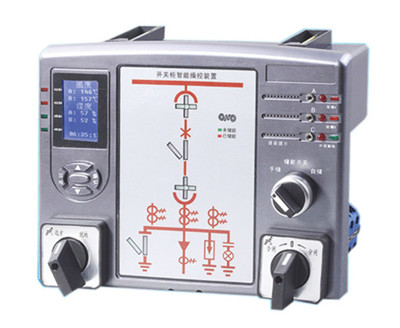

| ★ 工作原理 |
| 本产品由微处理器、开关量输入输出部分、温湿度采集部分、温湿度显示部分、温湿度控制部分、语音提示、高压带电显示及闭锁控制等部分组成。微处理器实时检测开关量输入，通过面板的平面指示灯动态显示，对逻辑错误的开关量不但提供指示外，还通过语音提示，微处理器通过串口连接数字温湿度传感器，奖实时采集当前温湿度值，并通过LED数码显示管显示出来，同时通过与系统设置的温湿度数值进行比较，以判断是否进行加热或降温。高压带电显示部分分析三相是否带电，以及对带电间隔的闭锁控制，保证人身安全。 |
|
| ★ 模拟指示部分 |
断路器状态指示：断路分、合闸，无源触点输入
断路器合闸时，合闸触点闭合，红色垂直模拟条发光
断路器分闸时，分闸触点闭合，绿色模拟条发光
工作试验位置指示：无源点输入
工作位置触点闭合时，红色垂直模拟发光条发光，指示断路器处于工作位置
试验位置触点闭合时，绿色水平模拟发光条发光，指示断路器处于试验位置
断电时，红、绿发光条均不亮，指示断电状态。
接地闸刀位置指示：无源触点输入闭合，红色垂直模拟条亮，表示接地合闸
无源触点输入断开，绿色水平模拟条亮，表示接地断开
弹簧储能指示：无源触点输入断开，绿色弹簧符号亮，表示未储能
无源触点输入闭合，红色弹簧符号亮，表示已储能
储能没有到位这前时，存在预合动作，储能灯闪烁
※注：1、以上接点信号均来自于断路器的辅助接点，接地闸刀可用行程开关触点；
2、失电状态所有的发光指示均不亮。 |
|
| ★ 温湿度控制部分 |
| 项目 | 范围 | 精度 | 应时间响 | 参数 | | 温度 | -20℃～100℃ | 1℃ | ≤3S | 实测温度≤加热启动温度 | | 实测温度≥加热退出温度 | | 实测温度≥降温启动温度 | | 实测温度≤降温退出温度 | | 湿度 | 0%RH～100%RH | 1%RH | ≤3S | 实测温度≥加热启动温度 | | 实测温度≤加热退出温度 |
|
加热器与风机电源：AC220V
温、湿度传感器组：1路或2路
控制方式：自动或手动，所有控制参数都可以通过面板按钮设置
⊙自动：任何一路传感器组感温、感湿，所控制的对应设备起动，对应设备指示灯点亮
⊙手动：当按手动加热或排风按键时，手动指示灯和加热或排风指示灯亮，表示人为进行加热或排风。
控制输出方式：继电器有源输出
继电器触点功率：AC 220V/5A |
|
| ★ 高压带电指示部分 |
·LED启辉电压（kV）：额定相电压×0.15～0.65
·强制闭锁启控电压（kV）：额定相电压×0.65
·继电器触点功率：AC 220V/5A（无源输出） |
|
| ★ 加热器断线报警 |
任何一路加热器发生断线，不能正常加热时，报警指示灯亮，报警输出接点闭合。（判断哪一路加热器故障时，只需将加
热器断开一次，用万用表量其阻值呈开路状态，立即可知故障所在） |
|
| ★ 具有远方/就地分合闸功能 |
| 可根据客户要求制作转换开关，手动操作远方/就地分合闸。 |
|
| ★ 智能语音防误提示功能 |
1）当断路器合闸时，误推手车，则断路器红灯闪烁，并伴有语音提示“请分断路器”。
2）当接地开关闭合时，误推手车，则接地开关红灯闪烁，并伴有语音提示“请分接地开关”。
3）当接地开关和断路器都闭合时，误推手车，则断路器红灯、接地开关红灯同时闪烁，并伴有语音提示
“请分断路器、请分接地开关”。
4）当接地开关闭合时，若预合断路器，则接地开关红灯闪烁，并伴有语音提示“请分接地开关”。
5）当没有储能或储能未完成之前存在预合动作，则储能指示灯闪烁，并伴有语音提示“请储能后合断路器”。 |
|
| ★ 安装使用方法 |

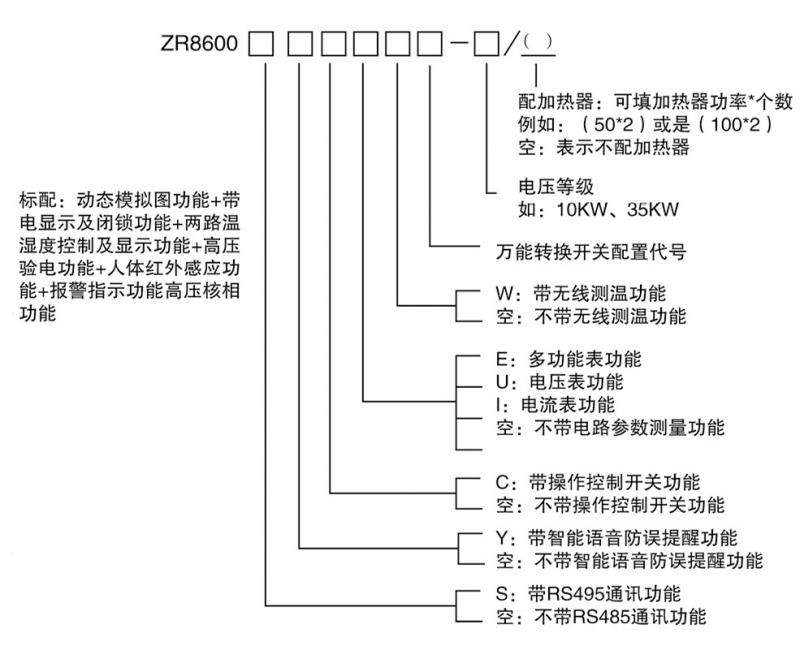

1、 ZR8000型是嵌入式自锁结构。只需在面板上开好合适的孔，再将其推入到面板的开孔中卡紧即可；

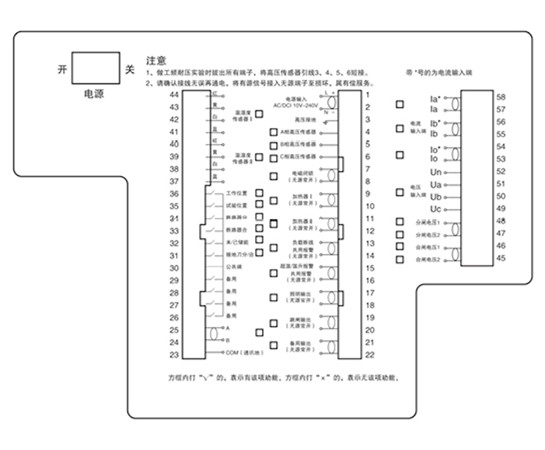

2、 接端子的配线功能接线，接好并校对准确后，方可通上电源；
3、 将各开关量输入端短接一下，观察对应功能的指示是否发光正常或熄灭；
4、 有自动除湿控制功能的，可以用嘴对传感器哈气，模拟凝露条件，加热指示灯应点亮，所对应的加热器控制端应有AC220V
输出。同时，在有加热启动的条件下，如果某一端子未接加热器时，加故障灯点亮，故障报警接点闭合输出。接入加热器
后故障报警解除，说明自动加热控制功能正常。
5、 带电指示器的各输入端分别接上对应的高压带电传感器，高电压试验时，带电指示灯亮，有闭锁功能时闭锁灯亮，闭锁有效；
高压断开后，带电指示灯灭，绿灯亮，闭锁解除（无工作电源时，闭锁有效。） |
